| UQK-01、02、03型浮球液位控制器(原名JYF型液位繼電器) |
一、安裝與使用
1、UQK型浮球液位控制器采用，非標準凸面法蘭與被控容器相連接，用戶在安裝時，應根據圖示凸面法蘭尺寸配置相應的凸緣B。

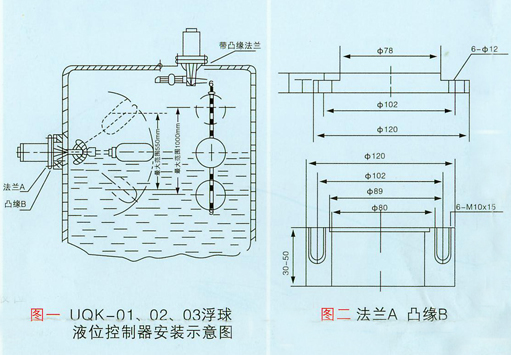

2、UQK-01型和UQK-02型浮球液位控制器為水平方向的安裝形式，UQK-03型浮球液位控制器為垂直方向的安裝形式（如圖一）圖中： ① 法蘭A為被控控制器外殼上非標準凸面安裝法蘭，尺寸如圖二所示。 ② 凸緣B為被控容器上與法蘭A相連的非標準件，用戶可根據圖示尺寸相應配置，凸緣與被控容器焊接時，應注意凸緣的6-M10的方向。
3、UQK-03型浮球液位控制器的安裝時，因為其浮球直徑大于法蘭孔直徑，故容器蓋應為可以拆裝。（現本公司改進后有免拆裝容器蓋浮球）
4、UQK-02型浮球液位控制器的動作范圍的整定屬有級調整，動作范圍為550毫米。動作范圍的調整方法：在使用時可以通過調節位于扇形杠桿上的上、下二定位螺釘相對位置（改變浮球擺動角）或拆下開口銷接換不同長度的連桿（改變浮球的擺動半徑）來達至。
5、UQK-03型浮球液位控制器的動作范圍的整定屬無級調整，動作范圍為1000毫米。動作范圍的調整方法：在使用時可以通過改變浮球?qū)驐U上的上、下二定位螺釘相對位置及杠桿的平衡塊來達到。
6、控制器是非防水結構，不宜在室外露天場合使用。（不銹鋼戶外型可以在戶外使用）
7、控制器安裝時應在金屬外殼可靠接地（一般可接在法蘭上）以確保用電安全。
8、被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。
9、使用中的儀器應定期檢查。（至少每半年維護一次）
| |   |
|
|
